具有廣泛的使用領域,尤其適合適用在防火要求高的場所,如礦井,油田,地鐵,發電廠,學校,醫院,商業中心,高層建筑及一切戶內配置系統中。

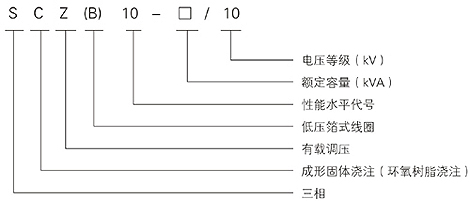

型號含義

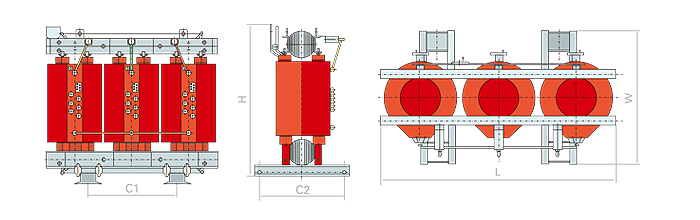

額定容量 | 安裝尺寸 | ||||
(kVA) | L | W | H | C1 | C2 |
315 | 1170 | 760 | 1180 | 660 | 660 |
400 | 1260 | 760 | 1205 | 660 | 660 |
500 | 1300 | 760 | 1240 | 660 | 660 |
630 | 1370 | 780 | 1265 | 660 | 660 |
630 | 1370 | 780 | 1265 | 660 | 660 |
800 | 1440 | 780 | 1415 | 660 | 660 |
1000 | 1480 | 1000 | 1450 | 820 | 820 |
1250 | 1580 | 1000 | 1450 | 820 | 820 |
1600 | 1650 | 1000 | 1665 | 820 | 820 |
2000 | 1720 | 1000 | 1720 | 820 | 820 |
2500 | 1820 | 1000 | 1790 | 820 | 820 |
額定容量 | 電壓組合 | 聯結組 | 損耗(kW) | 空載電流 | 短路阻抗 | 重量 | |||||
(kVA) | 高壓(kV) |
高壓分 接范圍 |
低壓(kV) | 標號 | 空載 | 負載(120°) | (%) | (%) | 本體重 | 帶外殼重 | |
315 |
6 6.3 6.6 10 10.5 10 |
±4×2.5% | 0.4 |
Yyn0 Dyn11 |
0.98 | 3.68 | 0.9 | 4.0 | 1235 | 1295 | |
400 | 1.08 | 4.23 | 0.8 | 1370 | 1430 | ||||||
500 | 1.28 | 5.17 | 0.8 | 1565 | 1625 | ||||||
630 | 1.49 | 6.20 | 0.7 | 1855 | 1930 | ||||||
630 | 1.49 | 6.32 | 0.7 | 6.0 | 1800 | 1875 | |||||
800 | 1.69 | 7.37 | 0.6 | 2140 | 2215 | ||||||
1000 | 1.96 | 8.62 | 0.6 | 2570 | 2660 | ||||||
1250 | 2.32 | 10.30 | 0.5 | 3100 | 3230 | ||||||
1600 | 2.72 | 12.43 | 0.5 | 3710 | 3840 | ||||||
2000 | 3.68 | 15.30 | 0.4 | 4230 | 4380 | ||||||
2500 | 4.44 | 18.20 | 0.4 | 5230 | 5380 |
