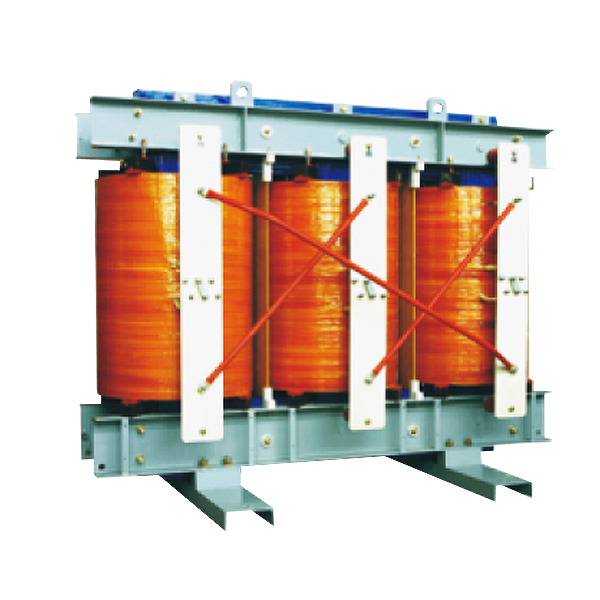

干式變壓器SGB(H)10型6-10kV環保型干式有載變壓器
  • 產品概述
  • 適用范圍
  • 型號規格
  • 技術指標
 SGZB10絕緣系統采用美國杜邦公司的紙為基礎的絕緣系統，在變壓器的整個使用壽命期間都保持極佳的電氣性能和機械性能。不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年之后，線圈仍保持結構緊密，并且能夠承受短路的壓力。 高標準的安全性，無可燃性樹脂，無有毒氣體，不助燃。

● 單位KVA的體積和重量減少
● 緊急過負載的能力增強
● 修理、維護方便
● 噪音低
● 對濕度、灰塵、污染不敏感
● 運行無局部放電及“龜裂”的可能性

● 設計靈活，可按客戶的要求設計制成所需要的任何規格。

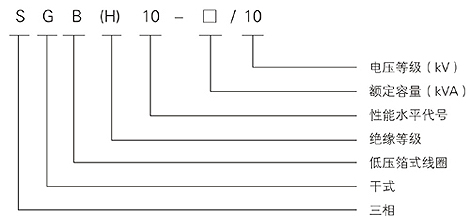

型號含義


● 安裝高度：海拔不超過1000m；
● 電源電壓的波形：似于正弦波；
● 多相電源電壓的對稱性：
   多相變壓器所連接的電源電壓應近似對稱。
● 環境溫度：最高氣溫+40℃
   最高日平均氣溫+30℃
   最高年平均氣溫+20℃
   最低氣溫-30℃（適用于戶內式變壓器）

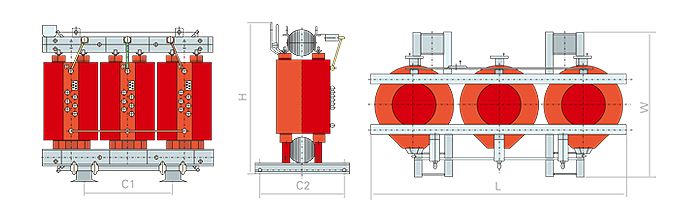

額定容量 安裝尺寸
（kVA） L W H C1 C2
100 1070 750 880 660 660
160 1150 750 1070 660 660
200 1180 750 1160 660 660
250 1210 750 1170 660 660
315 1240 750 1190 660 660
400 1360 750 1295 660 660
500 1350 750 1460 660 660
630 1480 960 1380 820 820
800 1560 1100 1570 820 820
1000 1560 1100 1670 820 820
1600 1710 1250 1760 1070 1070
2000 1770 1250 1900 1070 1070
2500 1830 1250 1995 1070 1070

SC(B)9-30~2500/10變壓器

額定容量

電壓組合 聯結組 損耗(kW) 空載電流 短路阻抗 重量
(kVA) 高壓(kV) 高壓分接范圍 低壓(kV) 標號 空載 負載(145°) (%) (%) 本體重 帶外殼重
100 6
6.3
6.6
10
10.5
10 		±5%
±2×2.5% 		0.4 Dyn11
Yyn0   		0.40 2.20 0.8 4.0 565 615
160 0.56 3.10

? 0.8

795 850
200 0.65 3.98 0.8 975 1075
250 0.76 4.65 0.7 1235 1285
315 0.88 5.61

0.7

1295 1345
400 1.04 6.63 0.6 1690 1740
500 1.20 7.95 0.6 1780 1830
630 1.40 9.25 0.6 1920 2010
630 1.34 9.78 0.6 6.0 2050 2110
800 1.70 11.56 0.5 2560 2620
1000 1.98 13.35 0.5 2940 3000
1250 2.38 15.64 0.5 3620 3680
1600 2.74 18.10 0.5 4400 4470
2000 3.32 21.25 0.4 4865 4935
2500 4.00 24.74 0.4 5650 5720

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
