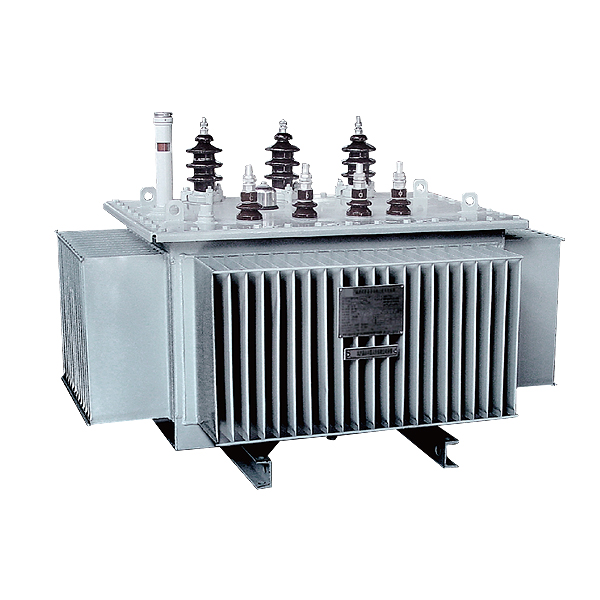

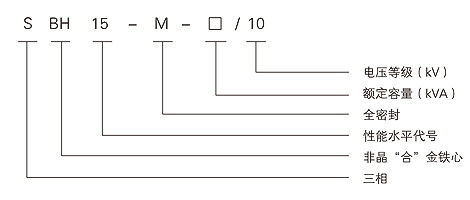

型號含義
鐵心
額定容量 |
電壓組合 | 聯結組 | 損耗(kW) | 空載電流 | 短路阻抗 | 重量 |
外形尺寸 |
軌距 縱向/橫向 |
|||||||
高壓 | 低壓 | ||||||||||||||
(kVA) | (kV) | 分接范圍 | (kV) | 標號 | 空載 | 負載(145°) | (%) | (%) | 器身 | 油重 | 總重 | 長 | 寬 | 高 |
(mm) |
10 |
11
|
±5% ±2×2.5% |
0.4 |
Dyn11 |
19 | 0.35 | 3.2 | 4.0 | 80 | 70 | 220 | 0.79 | 0.65 | 0.88 | 400/400 |
20 | 26 | 0.48 | 2.7 | 130 | 80 | 290 | 0.81 | 0.71 | 0.90 | 400/400 | |||||
30 | 33 | 0.60 | 1.7 | 170 | 80 | 340 | 0.83 | 0.79 | 0.93 | 400/400 | |||||
50 | 43 | 0.87 | 1.3 | 230 | 100 | 440 | 0.88 | 0.80 | 0.99 | 400/400 | |||||
63 | 50 | 1.04 | 1.2 | 290 | 110 | 530 | 0.89 | 0.81 | 1.02 | 450/450 | |||||
80 | 60 | 1.25 | 1.1 | 330 | 120 | 590 | 0.90 | 0.82 | 1.05 | 450/450 | |||||
100 | 75 | 1.50 | 1.0 | 380 | 140 | 680 | 0.96 | 0.87 | 1.09 | 550/550 | |||||
125 | 85 | 1.80 | 0.9 | 440 | 160 | 790 | 1.19 | 0.87 | 1.13 | 550/550 | |||||
160 | 100 | 2.20 | 0.7 | 520 | 190 | 920 | 1.30 | 0.96 | 1.11 | 550/550 | |||||
200 | 120 | 2.60 | 0.7 | 620 | 220 | 1070 | 1.39 | 1.01 | 1.11 | 550/550 | |||||
250 | 140 | 3.05 | 0.7 | 730 | 250 | 1250 | 1.48 | 1.07 | 1.15 | 550/550 | |||||
315 | 170 | 3.65 | 0.5 | 880 | 300 | 1510 | 1.40 | 1.05 | 1.21 | 550/550 | |||||
400 | 200 | 4.30 | 0.5 | 1070 | 360 | 1790 | 1.54 | 1.08 | 1.28 | 550/550 | |||||
500 | 240 | 5.15 | 0.5 | 1240 | 390 | 2050 | 1.63 | 1.14 | 1.31 | 660/660 | |||||
630 | 320 | 6.20 | 0.3 | 4.5 | 1570 | 510 | 2580 | 1.67 | 1.14 | 1.41 | 820/820 | ||||
800 | 380 | 7.50 | 0.3 | 1880 | 590 | 3080 | 1.89 | 1.18 | 1.48 | 820/820 | |||||
1000 | 450 | 10.30 | 0.3 | 2040 | 690 | 3370 | 1.85 | 1.38 | 1.58 | 820/820 | |||||
1250 | 530 | 12.00 | 0.2 | 2480 | 850 | 4260 | 2.00 | 1.54 | 1.68 | 820/820 | |||||
1600 | 630 | 14.50 | 0.2 | 3010 | 1070 | 5180 | 2.14 | 1.60 | 1.75 | 820/820 | |||||
2000 | 750 | 17.40 | 0.2 | 5.0 | 3540 | 1150 | 6180 | 2.29 | 1.76 | 1.87 | 820/820 |
