高壓開關柜KYNl8A-12型戶內交流鎧裝移開式金屬封閉開關設備
  • 產品概述
  • 適用范圍
  • 型號規格
  • 技術指標
  KYNl8A-12型戶內交流鎧裝移開式金屬封閉開關設備(以下簡稱開關柜)系中置式真空開關柜，真空開關主要選用ZN22B-12真空斷路器，亦可配用ZNl2-10真空斷路器及西門子公司的3AF，3AH真空斷路器。適用于3-10kV交流三相50HZ單母線電力系統中作為接受和分配電能之用?？蓮V泛用于各類型發電廠，變電站及工礦企業中。本產品可靠安裝（不推薦）和不靠墻安裝。

      本產品符合GB3906-91《3-35kV交流金屬封閉開關設備》DL404-91《戶內交流開關柜訂貨技術條件》及IEC298《交流金屬封閉開關設備和控制設備》等標準。

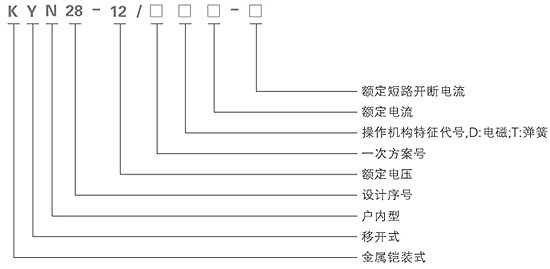

型號含義


● 周圍空氣溫度：上限見表1，下限-10℃。
 海拔 1000  2000  3000
 最高周圍空氣溫度  40℃  35℃  30℃
● 海拔：不大于1000m(特殊訂貨不大于3000m)。
● 溫度與污移：相對日平均值不大于95％，月平均值不大于90％。在高濕期內溫度急降時允許產生凝露，開關柜可以在GB3906-91附錄E規定的1級條件使用。
● 周圍空氣不受腐蝕性氣體；水蒸汽明顯污染。
● 無經常性劇烈振動。

開關柜基本技術參數
 項目  單位  數據
 額定電壓（最高工作電壓）   KV  12
 額定絕
  緣水平 		 1min工頻耐受電壓
  雷電沖擊耐受電壓 		 KV
  KV  		 42
  75
 防護等級  外殼為IP4X

ZN22B-5.ZNl 12-10Q型真空斷路器技術參數
真空斷路器技術參數見下表
ZN□-10B型(電磁機構)真空斷路器技術參數
 額定電壓  KV  12
 額定電流  A  1250，1600，2000，3150  1600，2000，3150
 額定短路開斷電流
 額定短路關合電流
 額定熱穩定電流
 額定動穩定電流
 額定短路開斷次數 		 KA
  KA
  KA
  KA
  KA 		 31.5
  80
  31.5/4s
  80
  50 		 40
  100
  40/4s
  100
  30 		 50
  125
  50/3s
  125
  30
 額定操作順序  次  0-0.3s-CO-180s-CO  0-180s-CO-180s-CO
