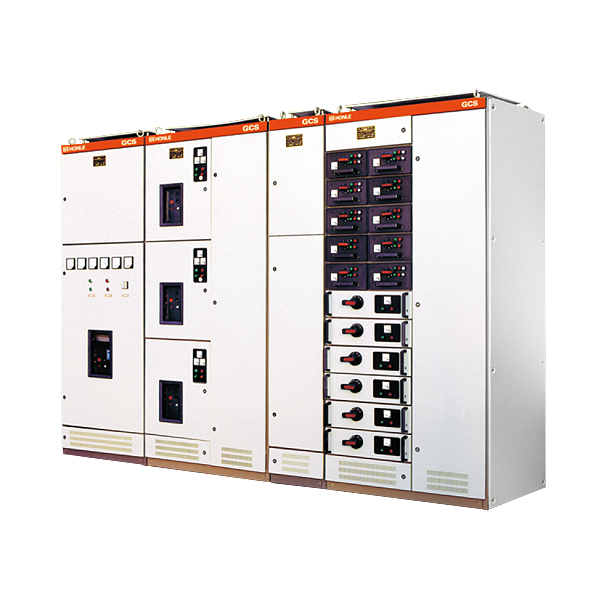

裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所、作為三相交流頻率為50(60Hz)、額定工作電壓為380V(400)、(660)，額定電流為4000A及以下的，供電系統中的配電、電動機集中控制，無功功率補償使用的低壓成套設備裝置。
● 提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接播 件、電纜頭、間隔板帶來的附加溫升。
● 功能單元之間、隔離之間的分隔清晰、可靠、不因某一單元的故障而影響其它單元工作、使故障局限在最小的范圍。
● 母線平置式排列裝置的動、熱穩定性好，能承受80/176KA短路電流的沖擊。
● GCS柜單柜的回路數量多至22回，充分考慮了發電廠、電化冶金、工礦企業系統等行業的需要。
● 裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便。
● 同一電源配電系統，可以通過限流點抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低元器件短路強度的要求 。
● 抽屜單元有足夠數量的二次插件(1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。
安裝示意圖
開關柜技術參數
|
額定絕緣電壓
|
V
|
交流660(1000)V
|
|
額定工作電壓
|
主電路
輔助電路
|
V
V
|
交流380(660)V
交流380、220、24V直流110、220V
|
|
額定頻率
|
Hz
|
50(60)Hz
|
|
水平母線額定電流
|
A
|
≤4000A
|
|
垂直母線額定電流
|
A
|
1000A
|
|
額定峰值耐受電流
|
KA
|
105(176)KA
|
|
額定短時耐受電流
|
KA
|
50(80)KA
|
