低壓開關柜GCK(GCL)型高壓全自動電容補償裝置
  • 產品概述
  • 適用范圍
  • 型號規格
  • 技術指標

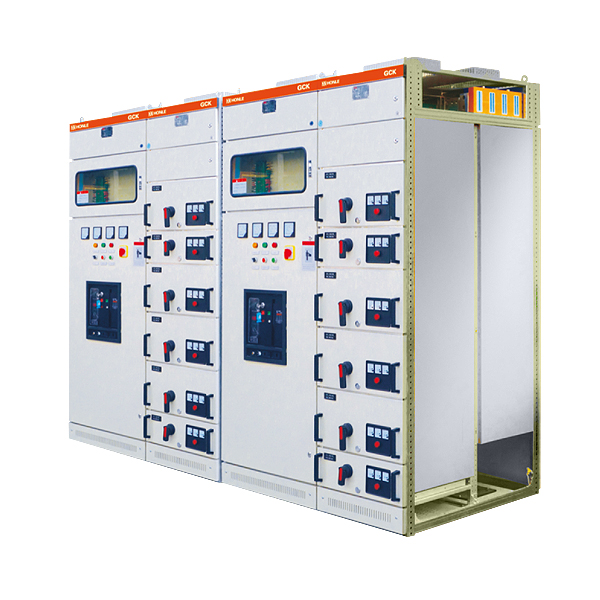

GCK(GCL)低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成，適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，最大工作電壓至660V，最大工作電流至3150A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電路轉換分配控制之用。
      本系列產品具有分?jǐn)嗄芰Ω?，?dòng)熱穩定性能好，結構先進、合理、電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
      本產品符合IEC439標準，也符合GB7251.1-1997《低壓成套開關設備和控制設備》國家標準。
本系列產品的基本柜架為組合裝配式結構，柜架的全部結構部件通過螺釘緊固互相連接成基本柜架，再按需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：
● 框架采用異形鋼材，利用三維板定位，螺栓連接無焊接結構，從而避免焊接變形和應用，提高了安裝精度；
● 框架及零部件安裝孔按模數E=25mm變化；
● 內部結構采用鍍鋅處理，外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂；
● 在動力中心(PC)進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，ME等系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路器等；與垂直面斜不超過5度；

● 本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內(不超過24h)不超過+70℃。

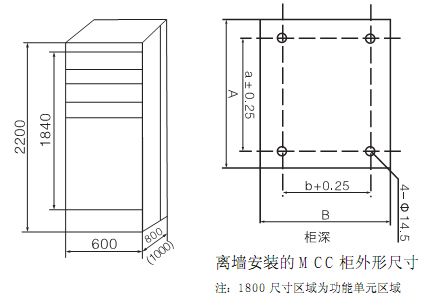

安裝尺寸及安裝孔

 柜寬(A)  柜深(B)  安裝孔尺寸  安裝孔尺寸
 800  600  685  485
 600  800  485  685
 600  1000  485  885
 800  800  685  685
 800  1000  685  885
 1000  800  885  685
 1000  1000  885  885


開關柜技術參數

 額定工作頻率  Hz  50
 額定工作電壓  V  380、660
 額定絕緣電壓  V  660
 額定工作電流  水平母線
 垂直母線 		 A
  A 		 630～3150
  600
 額定短時耐受電流  水平母線
 垂直母線 		 A
  A 		 80KA(有效值)/1秒
  50KA(有效值)/1秒
 額定峰值耐受電流  水平母線
 垂直母線 		 A
  A 		 176KA
  110
 主電路接插件  A  200、400
 輔助電路接插件  A  10
 工頻耐壓1分鐘  V  2500
 控制電機最大容量  KW  155
 保護等級    IP40
 操作方式    就地、遠方、自動
