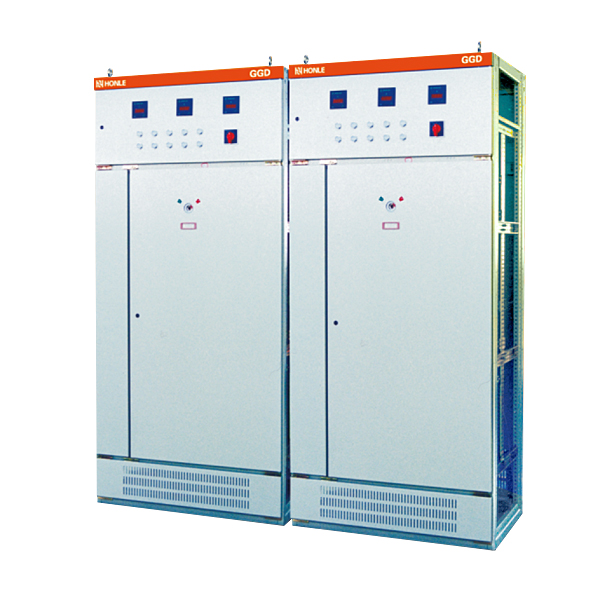

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz,額定工作電壓380V,額定工作電流至3150A的配電系統,作為動力、照明及配電設備的電能轉換,分配與控制之用。GGD型交流低壓配電柜是根據能源部主管上極、廣大電力用戶及設計部門的要求,本著安全、經濟、合理,可靠的原則設計的新型低壓配電柜,產品具有分?jǐn)嗄芰Ω?,?dòng)穩定性好,電氣方案靈活,組合方便,系列性,實用性好,結構新穎,防護等級高等特點,可作為固定式低壓成套開關設備的更新?lián)Q代產品使用。GGD型交流低壓配電柜符合IEC439《低壓成套開關設備的控制設備》,GB7251《低壓成套開關設備》等標準。
GGD柜的主電路設計 了129個方案,共298個規格 (不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)其中:
GGD1型49個方案123個規格
GGD2型53個方案107個規格 GGD3型27個方案68個規格。

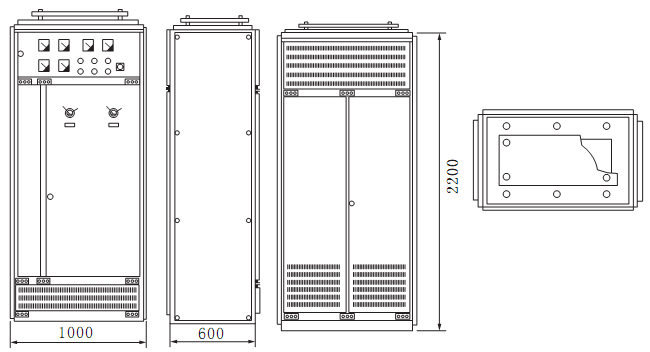

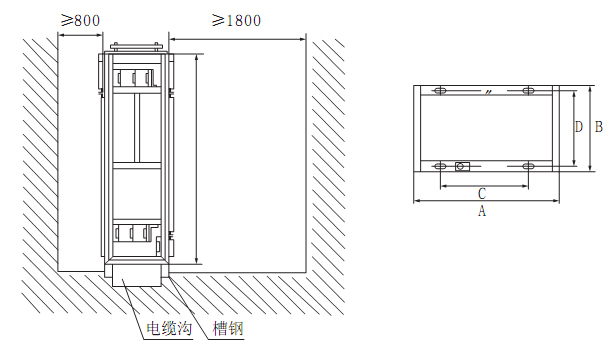

產品代號 | A | B | C | D |
TGGD06 | 600 | 600 | 450 | 556 |
TGGD06A | 600 | 800 | 450 | 756 |
TGGD08 | 800 | 600 | 650 | 556 |
TGGD08A | 800 | 800 | 650 | 756 |
TGGD10 | 1000 | 600 | 850 | 556 |
TGGD10A | 1000 | 800 | 850 | 756 |
TGGD12 | 1200 | 800 | 1050 | 756 |
型號 | 額定電流(A) |
額定短路 開斷電流(KA) |
額定短時耐 受電流(1s)(KA) |
受電流(KA) | |
GGD1 | A | 1000 | 15 | 15 | 30 |
B | 600(630) | ||||
C | 400 | ||||
GGD2 | A | (1600) | 30 | 30 | 63 |
B | 1500 | ||||
C | 1000 | ||||
GGD3 | A | 3150 | 50 | 50 | 105 |
B | 2500 | ||||
C | 2000 |
