YBP(M)□-12型預裝式變電站是采用新型環保材料,新工藝和先進、高低壓成套技術,優化組合成完整的智能化供配電成套裝置,它功能多,用途廣,運行安全可靠,外型美觀。并可結合周邊環境,設計各種不同風格造型。具有安裝方便,少占地,少維護,少投資,壽命長等特點。可作為城市建筑,居民小區、市政設施,工廠、礦山、公路、園林、碼頭、油田和設施臨時用電等部門,場所的變配電設備。

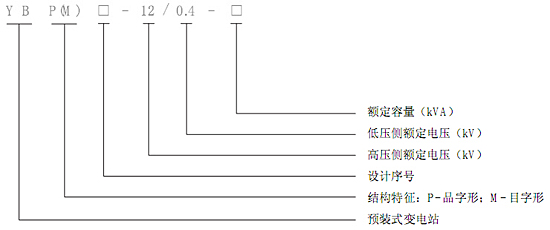

型號含義
使用環境
● 海拔高度:低于1000m;
● 周圍環境溫度:最高不超過+40℃;最低不低于-25℃;24小時周期內平均溫度不超+30℃。
● 地震水平加速不大于0.4m/s2,垂直加速不大于0.2m/s2。無劇烈振動和沖擊及爆炸危險場所。
型號結構
● 按可否配置智能系統分:智能型;緊湊型。
● 箱體(外殼)材質分:金屬外殼;非金屬外殼。
額定電壓 |
輔助回路 |
變壓器額定容量(kVA) |
額定電流 | |||
高壓側 | 低壓側 | 直流 | 高壓 | 低壓 | ||
12KV | 0.4KV |
110KV 220KV 380KV |
24KV |
100,125,160,200, 250,315,400,500, 630,800,1000,125 0,1600 |
400A 630A |
1000A-2500A |
額定頻率 |
額定短時耐受電流 |
額定峰值耐受電流 | ||||
高壓開關設備 | 低壓開關設備 | |||||
50Hz 60Hz |
12kV 16kA-2s(4s) 20kA-2s(4s) |
250-315kVA 15kA 400-800kVA 30kA 1000kVA以上按實際短路電流進行 注:200kVA及以下免試 |
12KV 40KV 50KV |
額定電壓 |
雷電沖擊耐受電壓 |
1min工頻耐受電 |
||
對地及相間 | 隔離斷口 | 對地及相間 | 隔離斷口 | |
10 | 75 | 85 | 42 | 85 |
