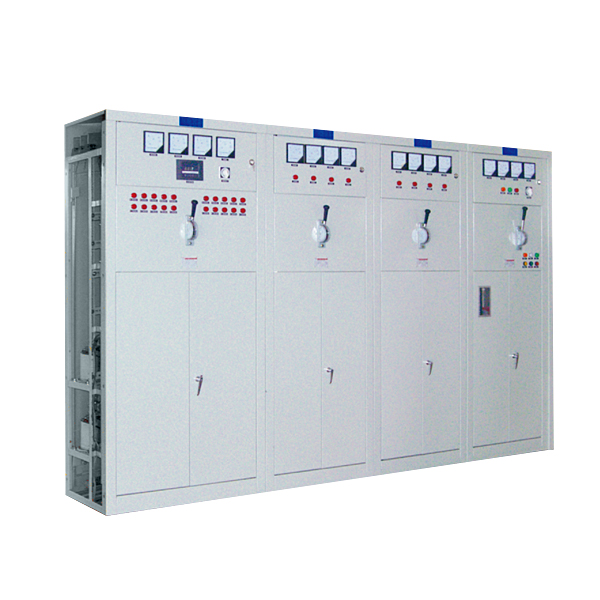

PGL1、2型交流低壓配電屏適用于發電廠、變電站、廠礦企業的交流50Hz,額定工作電壓不超過交流380V低壓配電系統中作為動力、配電、照明之用。本產品技術性能符合GB7251和GB4720標準。

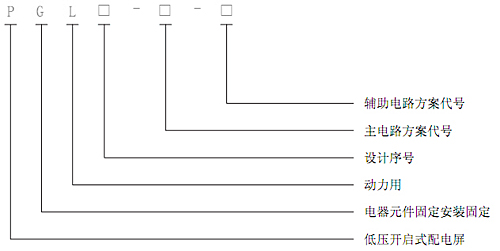

型號含義
● 周圍空氣溫度不高于+40度,不低于-5度,24小時內的平均溫度不得高于+35度。
● 空氣清潔,相對濕度在最高溫度為40度時不超過50%,在溫度較低時,允許有較高相對濕度。例如:+20度時為90%
● 海拔高度不超過2000m
● 安裝傾斜度不超過5度
● 無劇烈震動和沖擊的地方及不足以腐蝕電器元件的場所。
設計特點
PGL1、2型交流低壓配電屏具有結構合理,電路配置安全,防護性能好,分?jǐn)嗄芰Ω?,?dòng)熱穩定性好,運行安全可靠等優點,是新一代低壓開關設備,電網改造首選產品。
● 該產品每一個主電路方案對應一個或數個輔助電路方案。使用戶在選取主電路方案后,可很方便地從對應的輔助電路方案中選取合適的電氣原理圖,從而減輕了用戶的設計工作量,提高了工作效率。
● 取消了多回路小電動機控制方案,使主電路方案更加簡潔合理。有關多回路小電動機的控制方案,建議選取動力箱系列產品。
● 本產品屏寬尺寸分400、600、800、1000mm四種,每一屏可作為一獨立單元,也能以屏為單元組合成各種不同方案,以便用戶選用。
● 額定絕緣電壓為500V。
● 主電路額定工作電壓為交流380V。
● 輔助電路的額定工作電壓為交流220V,380V,直流110V,220V。
● PGL1型:額定分?jǐn)嗄芰?5KA(有效值);PGL2型,額定分?jǐn)嗄芰?0KA(有效值)。
