XZW型戶外配變綜合配電箱是本公司根據國家農網建設、改造及設計部門的要求,本著安全、經濟、合理可靠的原則而設計的低壓成套開關設備、其技術標準、技術規范、計量單元的接線方案按照《電能計算柜設計安裝使用手冊》進線設計,該產品融過流、過壓、缺相保護等多功能為一體的新型戶外綜合配電箱。該產品具有體積小、防護等級高、保護性能完善、自動化程度高等優點,是理想的農網改造首選產品。可廣泛適用與交流50Hz,額定電壓380V的配電系統,做動力照明及配電設備。
型號含義
產品特點

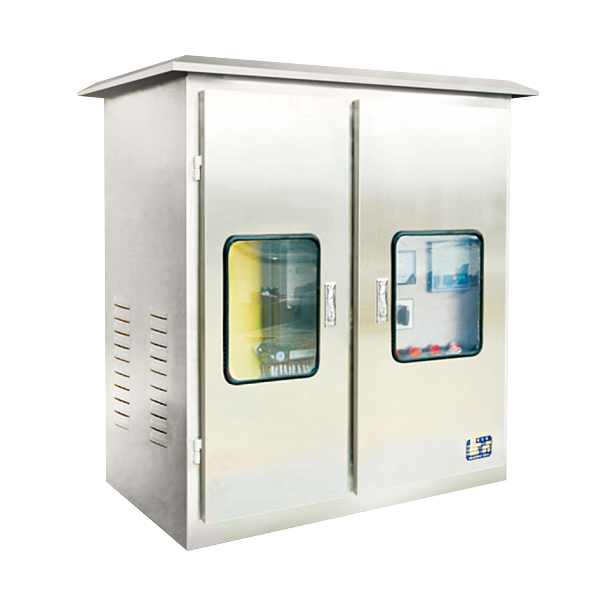

● 配電箱前后開門,外殼全部采用不銹鋼板彎制焊接而成,具有較強的防銹能力,配電箱上部設有網狀通風口,下部設有百葉窗,形成上下通風道;
● 配電箱具有配電計量、饋電、電壓測量、無功補償和漏電保護等功能,并可根據變壓器容量大小選擇相應的元器件;
● 配電箱采用漏電繼電器和交流接觸器相配合的漏電脈沖保護裝置,裝置在當被保護的供電系統對地泄露電流逐漸增大達到超過繼電器額定漏電動作電流時、切斷電流;
● 無功補償部分投切元件,可采用靜態交流接觸器投切,也可采用復合開關或容性無觸點開關來投切電容器,使投切過程無涌流,無操作過電壓,無電弧,響應速度快,無工作噪聲,運行穩定可靠;在三相不平衡負荷處,可采取分相補償加共補的方式,可保證三相功率因數保持一致。
