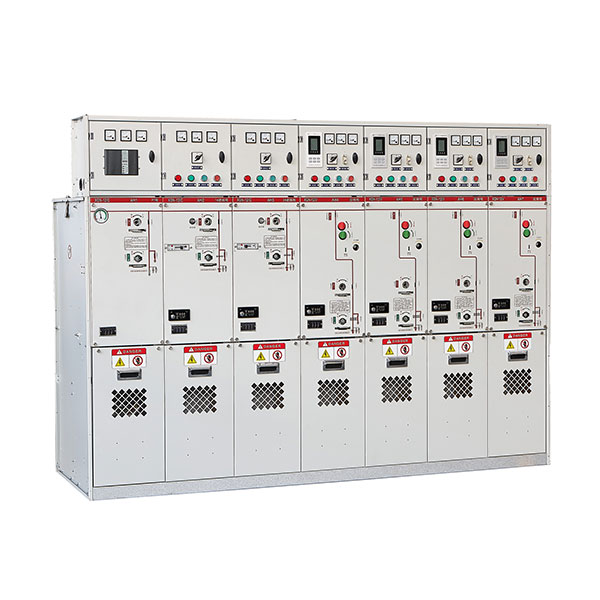

SF6充氣柜HL□-12(XGN-12) 充氣式(全封閉)環網柜
  • 產品概述
  • 適用范圍
  • 型號規格

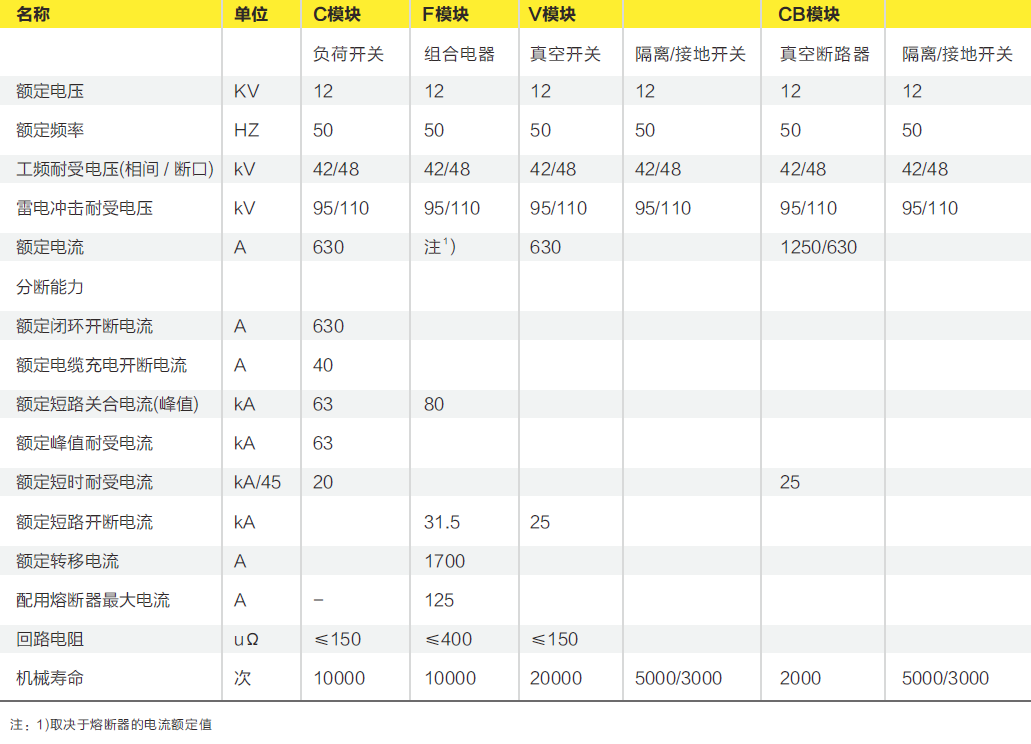

  • 技術指標
HLO-12(1250A)充氣柜系列高壓全封閉全絕緣緊湊型環網柜,是一個體型小巧的金屬密封的開關設備系統,該產品是根據城市配網系統對大電流的實際需求而專門研發的,柜內斷路器和電纜支柱都采用額定電流為1250A的配件生產,1250A充氣柜主要是針對V單元更廣泛應用而開發的,柜子的尺寸也做了加寬處理。該開關設備由于其可擴展性,能實現全模塊化和半模塊化的組合方式而具有獨特的靈活性。不銹鋼氣室內部充滿了SF6氣體,將所有帶電部件與開關完全密封,與外界隔絕。這種全密封系統使內部開關和所有帶電部分不受環境變化的影響,確保了可靠性高、人員安全以及實際上的免維護??蓾M足不同的供配電配置要求。

HL口-12(1250A)(1250A)充氣柜執行GB標準。在室內條件下(40℃)和在室外條件下(-50℃)運行的設計壽命超過30年。

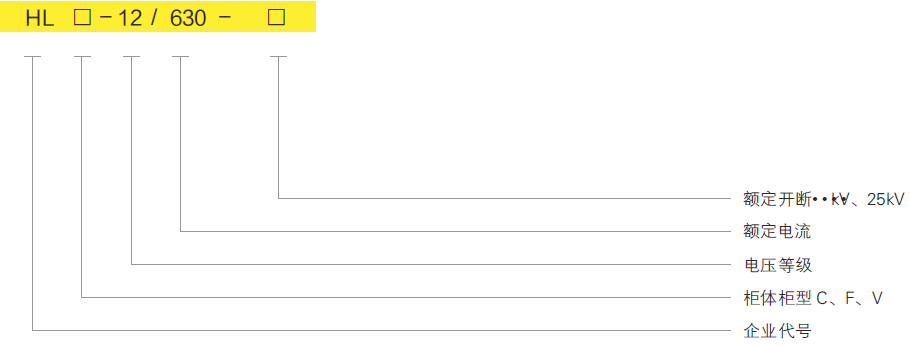

型號含義


主要特點

HLO-12(1250A)充氣柜,采用SF6氣體作為滅弧及絕緣介質。
開關柜為全密封、全絕緣結構;母線、開關及帶電部件完全封閉在不銹鋼殼體中。腔體充以1.4bar的SF6氣體,防護等級達到IP67,整個開關裝置完全不受外部環境條件的影響,即使在短時水浸等極端情況下也能保證開關正常運行,產品終身免維護。

·開關柜具有完善的“五防”聯鎖裝置,徹底杜絕人為誤操作可能引起的人員及設備運行故障。
·所有開關柜具有可靠的安全泄壓通道,及時在極端情況下也能保障操作人員人身安全。
·開關柜分為固定單元組合和可擴展單元組合兩類。
·開關柜通常由正面進出線,也可按不同的安裝位置實現側出線或側擴展。
·柜體尺寸安裝方便,并能夠適合空間狹小及環境條件不良的地方。
·開關柜可根據用戶的不同需求配置電動、遠控及監控裝置。

性能指標

3.1SF6氣體壓力:
20℃絕對壓力為1.4bar、氣體年泄漏率≤0.01%/年、防護等級IP67、氣室不銹鋼厚度3.00mm。
3.2母線:
開關柜內母線400mm2Cu、開關柜接地母線150mm2Cu。
3.3顏色
開關柜前面板RAL7012、側板和電纜室前蓋板RAL7035。
3.4正常運行環境條件:
最高溫度40℃、最低溫度-50℃、最大平均相對溫度≤95%、海拔高度≤2000米。
3.5滿足標準
GB/T11022、GB16926、GB3309、GB3906、GB38041、GB1985、GBI984
IEC60056、IEC60298、IEC60129、IEC60420、IEC60256、IEC60694

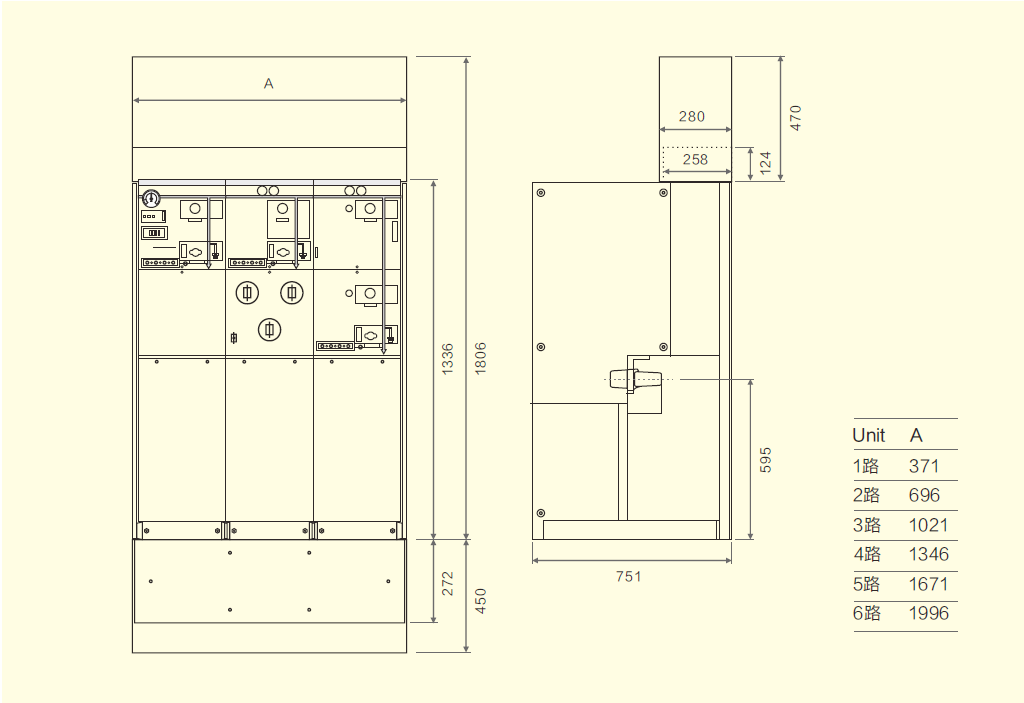

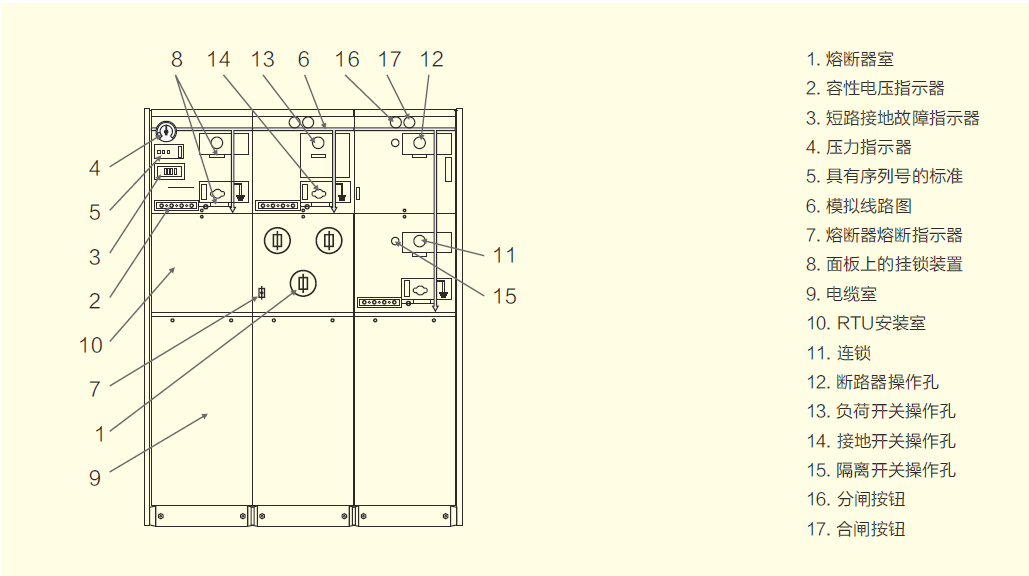

結構及尺寸
