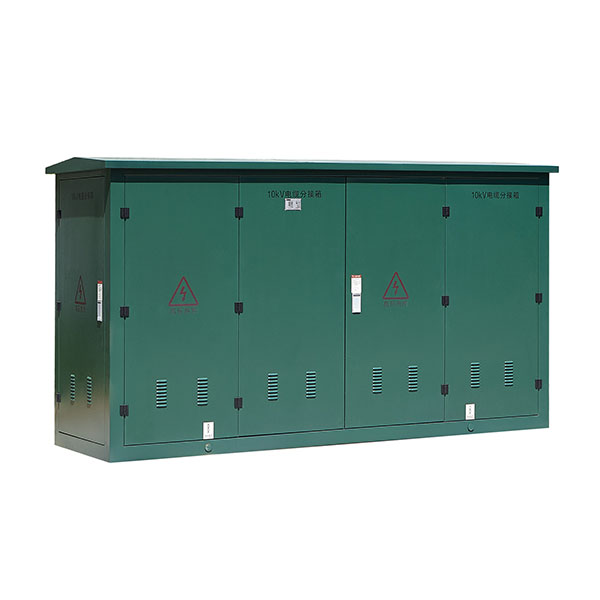

采用預制式帶電可觸摸硅橡膠電纜頭,全密封,全絕緣,免維護,可靠保證人身安全;結構緊湊,外形小巧美觀,不銹鋼箱體,使用壽命可達二十年以上;在不影響主網運行的前提下,實現區域停電檢修,減小停電范圍;可配一臺或多臺SF6負荷開關。接線方式靈活多樣,分支出線最多可達八回路;可選避雷器、短路故障指示器,限流熔斷器等,滿足用戶各種要求。

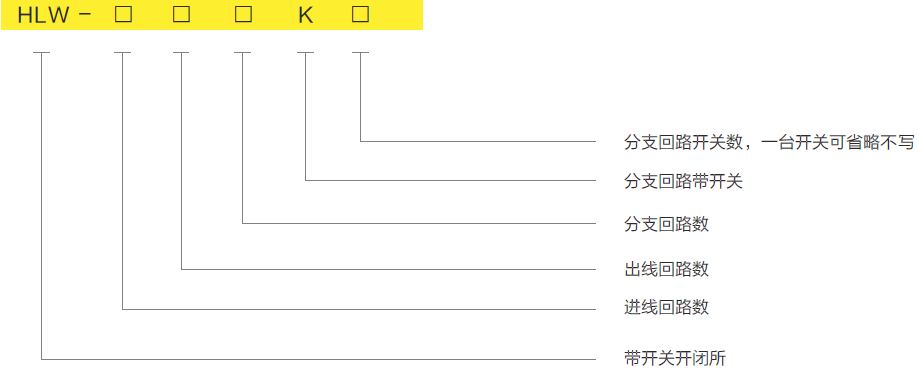

1型號含義
2功能特點
2.1采用預制式帶電可觸摸硅橡膠電纜頭,全密封、全絕緣、免維護,可靠保證人身安全;
2.2結構緊湊,外形小巧美觀,不銹鋼箱體,使用壽命可達二十年以上;
2.3在不影響主網運行的前提下。實現區域停電檢修,減小停電范圍;
2.4可配一臺或多臺SF6負荷開關。接線方式靈活多樣,分支出線最多可達8回路;
2.5可選避雷器、短路故障指示器,限流熔斷器等,滿足用戶各種要求。

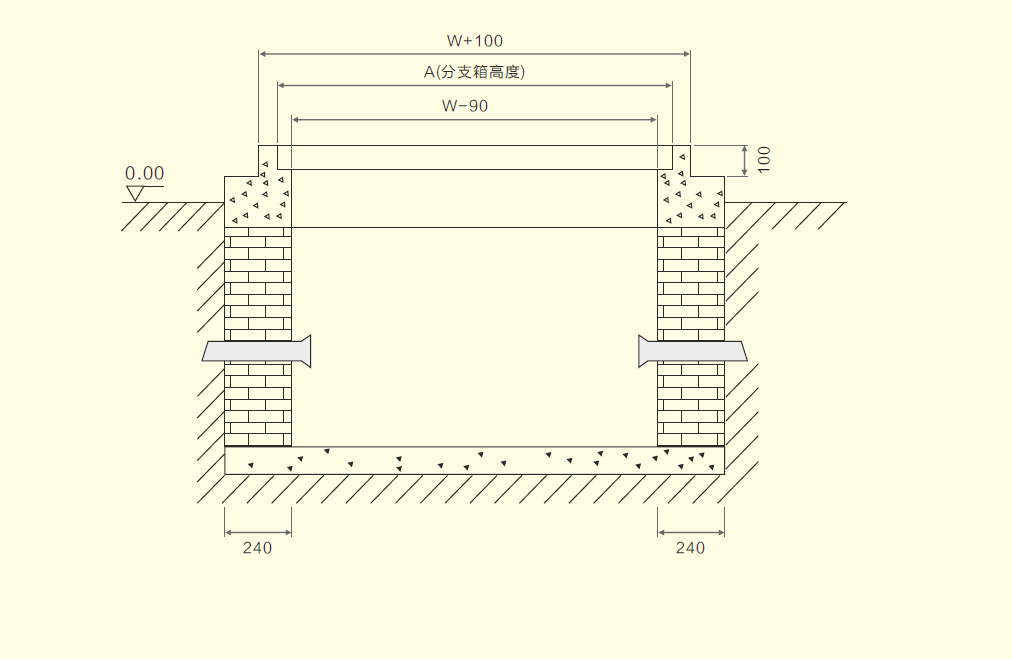

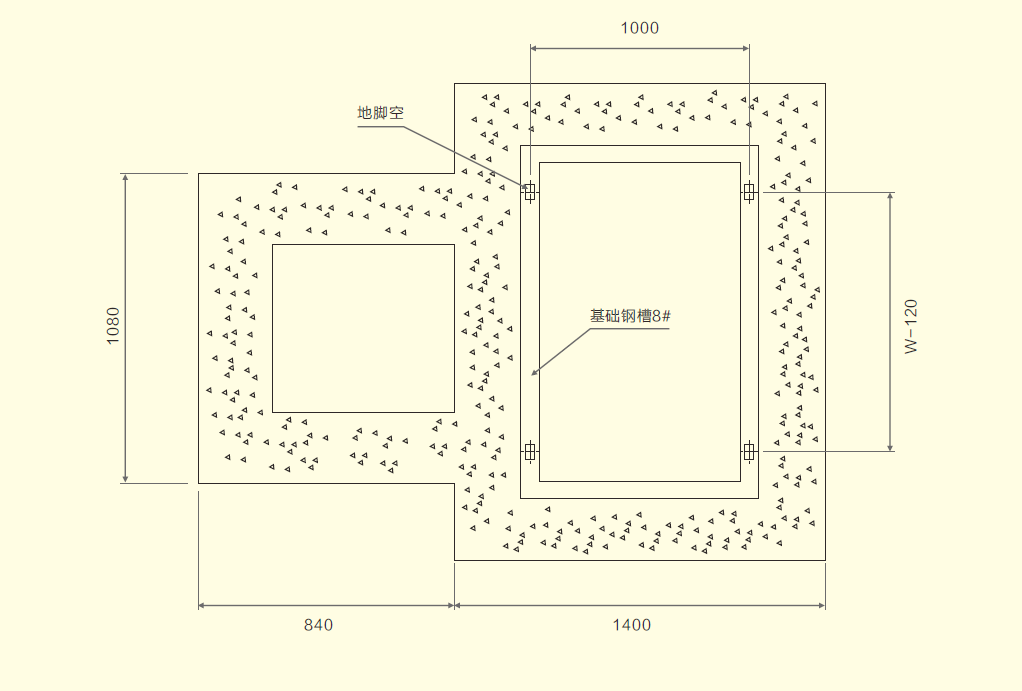

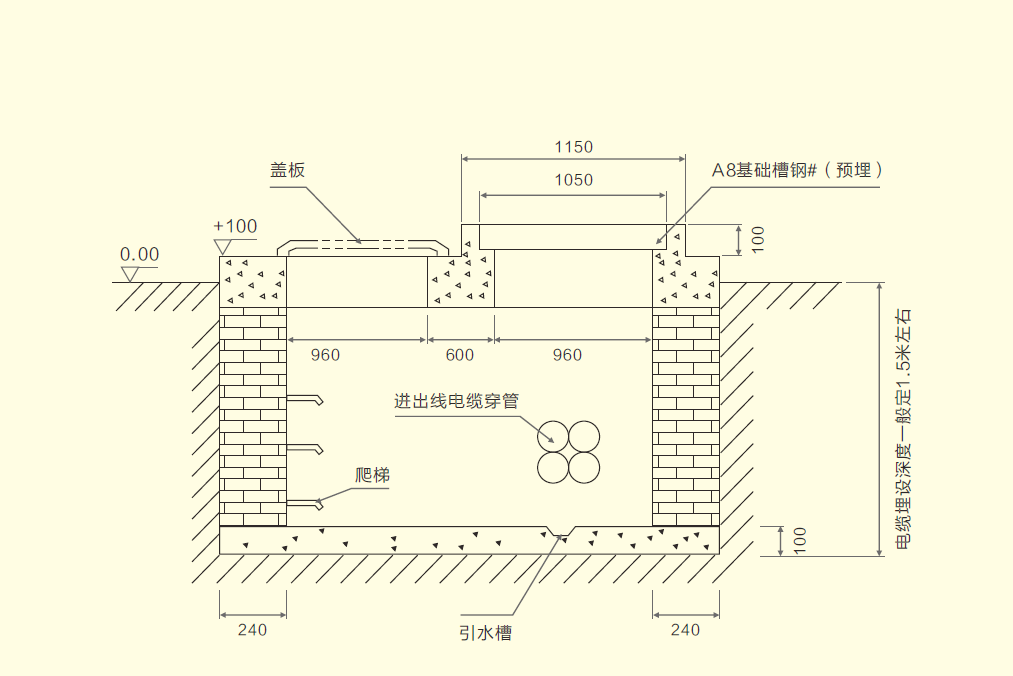

安裝要求
1磚墻內側采用1:3水泥砂抹封,并做防水處理;
2穿梁采用砼操作;
3基礎楷鋼制作后須做防腐處理;
4分支箱安裝完畢后底座四周用水泥抹封;
5人孔入口處須采取防水措施;
6基礎內應預埋好接地極,接地電阻符合電力部門要求。
訂貨須知
1產品型號、用戶有特殊要求的可提供一次圖;
2進出線及分支電纜的標準截面;
3選配的避雷器、短路故障指示器的數量;
4外殼的材料和顏色。

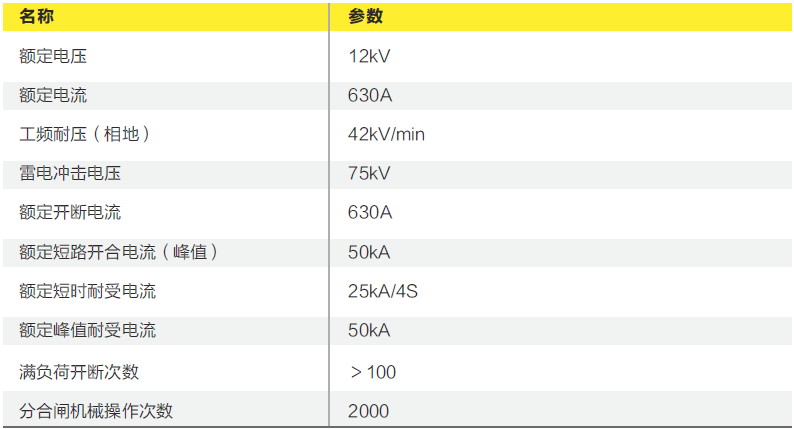

主要技術參數

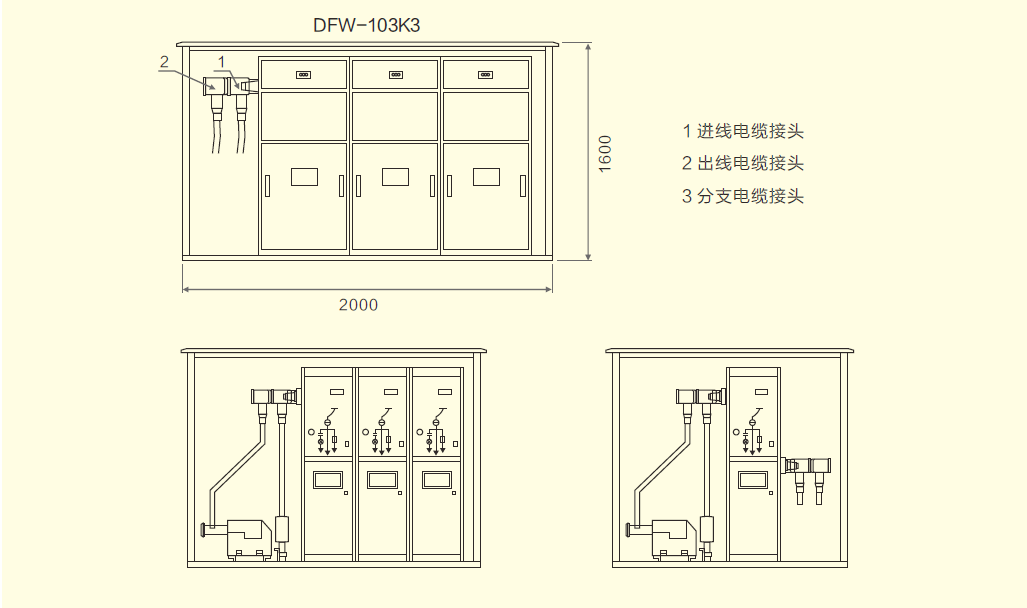

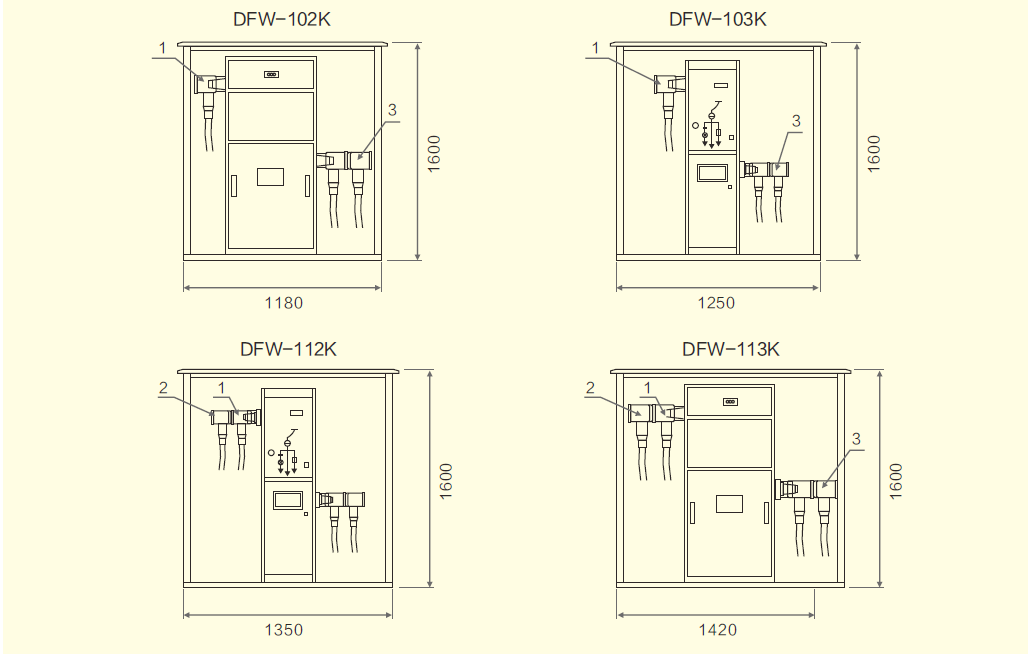

外形示意圖
應力錐下端內層與電纜的半導體層緊密接觸,而外半導體層又與電纜頭外半導體層緊密接觸,并通過電纜頭的接地孔接地,這樣不僅解決了電纜外屏蔽層切斷處的電場集中問題,而且使電纜外屏蔽層保持零電位,保證人身安全??捎|摸電纜前接頭直接安裝在設備套管上,其后可與可觸摸電纜后接頭鏈接,組成多路出線,也可與避雷器連接,為電網提供過電壓保護。

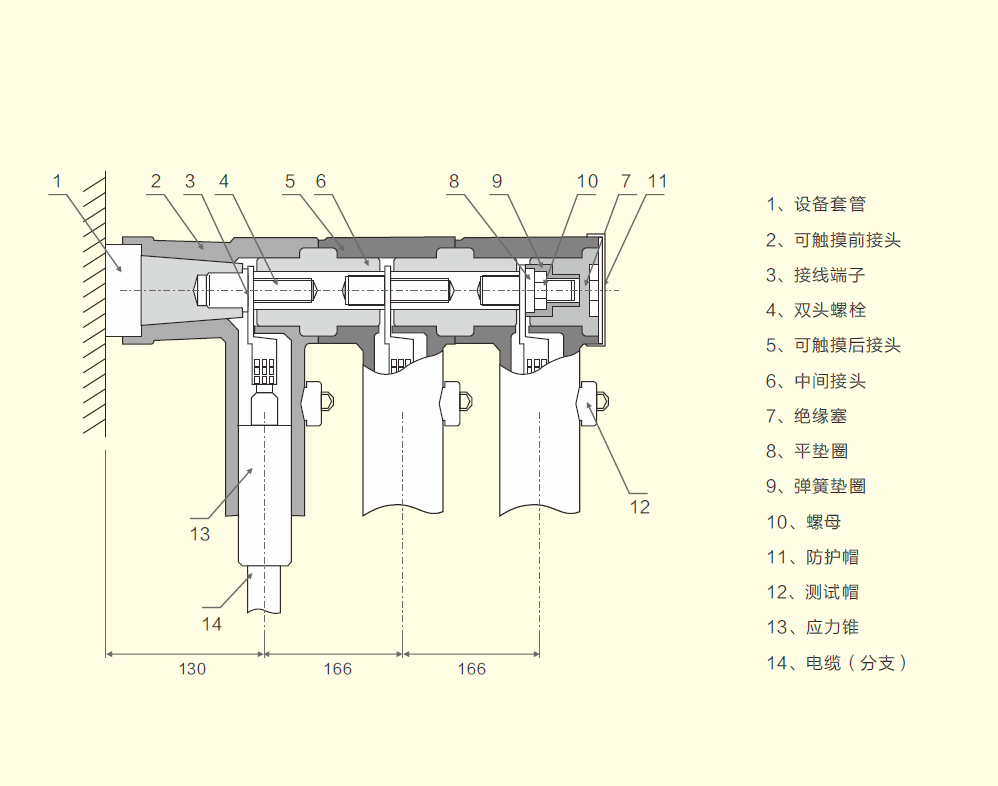

電維連接剖面圖
1電纜頭安裝前,應詳細閱讀安裝說明,(附件盒內);
2剝切電纜時,應按附件盒內的電纜制作標示卡進行;
3壓接線端子之前,應先套上應力錐;
4安裝中間接頭一定要到位,以保將接線端子固定牢固,否則會因接觸不良造成嚴重后果;
5只有絕緣塞的端部安裝墊片和螺母,其它部位禁裝墊片和螺母。
