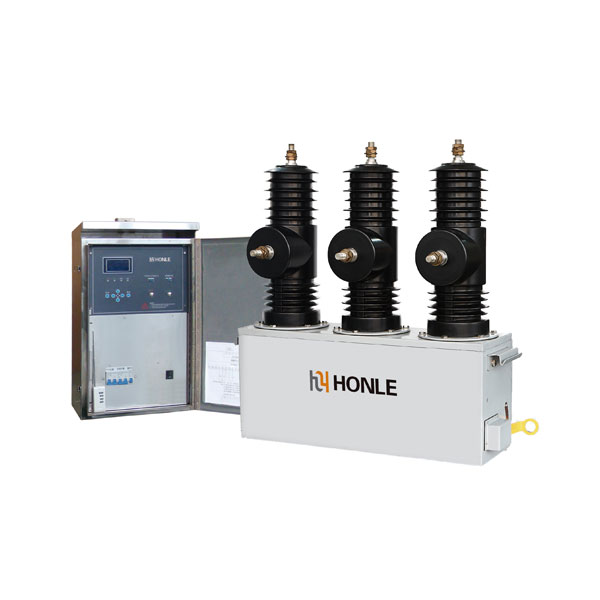

ZW3M-12型戶外高壓快速永磁真空斷路器是額定電壓12kV,三相交流50Hz的戶外配電真空斷路器,戶外高壓真空斷路器是為滿足智能電網需求而研制的新一代戶外柱上真空斷路器,用于投切各種不同性質的負荷及頻繁操作的場合,并具有多次開斷短路電流的能力。它可作為變電所主變10kV側出線以及配電網柱上開關,是實現配網智能化、自動化和小型化變電所的首先設備。
1.保護:設有三段電壓閉鎖方向過流保護、反時限過流保護、零序保護、加速保護、過負荷保護、低頻減載、低壓解列和三相三次重合閘等功能;
2.測量:三相電壓、電流、功率因數、頻率等;
3.控制功能:可整定自動重合閘、當?shù)乜刂婆c遠方控制;
4.通訊功能:標準RS232、RS485或以太網接口,支持光纖、配網載波、無線、雙絞線等通訊方式,GPRS短信或通訊等;
5.其他功能:當?shù)仫@示、參數整定、故障記錄及報警等。
