返回中心首頁 > 產品中心 > 電力變壓器

電力變壓器S9型35kV雙繞組無勵磁調壓油浸式電力變壓器

下載附件在線詢盤

產品概述
適用范圍
型號規格
技術指標

適用于交流50Hz、額定工作電壓35kV的電力系統中，作為35kV型變電站變電設備。

型號含義

鐵心
鐵心選用高導磁晶粒取向冷軋硅銅片。鐵心為心式鐵心，全斜接縫迭積式鐵心，其鐵心柱為多級階梯的圓截面，鐵軛與鐵心為等截面。

繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為同心式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

安全保護裝置
● 所有容量段的變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。

油溫測量裝置
● 變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內120±10mm；
● 1000～2000kVA變壓器裝有戶外式信號溫度計。

變壓器油箱
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的問題，提高了變壓器運行的可靠性。

● 安裝高度：海拔不超過1000m
● 環境溫度：-40℃～40℃

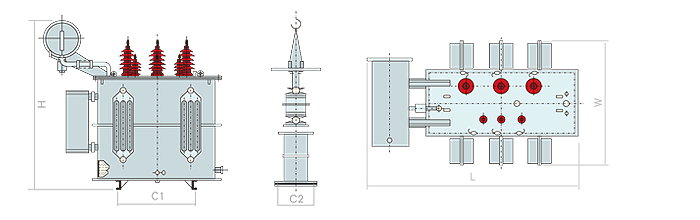

額定容量	安裝尺寸
kVA	L	W	H	C1	C2
800	2140	1320	2120	820	820
1000	2400	1330	2170	820	820
1250	2470	1350	2190	820	820
1600	2550	1375	2250	820	820
2000	2700	1400	2300	1070	1070
2500	2520	2300	2365	1070	1070
3150	2600	2350	2410	1070	1070
4000	2680	2560	2490	1070	1070
5000	2730	2750	2550	1070	1070
6300	2960	2800	3080	1475	1475
8000	3170	2610	3210	1475	1475
10000	3250	3220	3400	1475	1475
12500	3370	3260	3540	1475	1475
16000	3470	3280	3580	1475	1475
20000	3950	3450	3850	1475	1475
25000	4570	3800	3900	1475	1475
31500	5000	4150	4000	1475	1475

S9-800~31500/35變壓器

額定容量	電壓組合			聯結組	損耗（KW）		空載電流	短路阻抗	重量kg
kVA	高壓kV	高壓分接范圍	低壓kV	標號	空載	負載	%	%	油重	總重
800	35 38.5	±5% ±2×2.5%	3.15 6.3 10.5	Yd11	1.23	9.90	1.0	6.5	790	3040
1000					1.44	12.15	1.0		850	3410
1250					1.76	14.67	0.9		950	3890
1600					2.12	17.55	0.8		1060	4620
2000					2.72	19.35	0.7		1195	5345
2500					3.20	20.70	0.6		1285	5960
3150					3.80	24.30	0.56	7	1470	6695
4000					4.52	28.80	0.56		1760	8350
5000					5.40	33.03	0.48		1850	9400
6300					6.56	36.90	0.48	7.5	2200	11300
8000				YNd11	9.00	40.50	0.42		2450	13240
10000					10.88	47.70	0.42		3230	16600
12500					12.60	56.70	0.40	8	3585	19400
16000					15.20	69.30	0.40		4420	23100
20000					18.00	83.70	0.40		6060	29700
25000					21.28	99.00	0.32		6490	38200
31500					25.28	118.80	0.32		6890	40300

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
